材料簡介
聚醚F127（也被稱為泊洛沙姆）是一種人工合成的A-B-A型三嵌段共聚物，其分子結(jié)構(gòu)為聚乙二醇-聚丙二醇-聚乙二醇。F127分子中部的聚丙二醇鏈段相對疏水，而兩端的聚乙二醇鏈段相對親水，這種親疏水特性使其在水中可自組裝為納米膠束，常用于疏水藥物的增溶和負(fù)載。此外，F(xiàn)127具有升溫?zé)嶂履z特性，即在低溫時(shí)F127溶液為流體，而升高溫度，溶液則固化為可逆的物理凝膠。以上特殊的理化性質(zhì)使F127可被用作藥物載體、傷口敷料、表面活性劑、3D打印墨水制備等。
聚醚F127二丙烯酸酯（Polyether F127 Diacrylate，F(xiàn)127DA）是通過在F127分子鏈上引入丙烯基團(tuán)而賦予其光固化能力。F127DA光固化水凝膠在水中自組裝成納米膠束，其內(nèi)核為疏水鏈段，外殼為親水鏈段，可均勻分散在水中作為交聯(lián)劑和活性藥物載體，增強(qiáng)疏水物質(zhì)的分散性。此外，該水凝膠還具有優(yōu)異的熱致凝膠（升溫凝膠）特性、良好的生物安全性以及高強(qiáng)度和高韌性的力學(xué)性能。
EFL團(tuán)隊(duì)推出的F127DA產(chǎn)品（EFL-F127DA系列）通過嚴(yán)格的原料篩選及品質(zhì)檢測，具有穩(wěn)定的理化性質(zhì)，其在可見光照射下10秒內(nèi)固化成膠，材料可擴(kuò)展性強(qiáng)，能夠提供多種黏彈特性以適應(yīng)生物醫(yī)學(xué)領(lǐng)域，如用作藥物載體、傷口敷料、細(xì)胞載體剪切保護(hù)劑、生物3D打印等。
規(guī)格型號(hào)
名稱 | 型號(hào) | 分子量 | 取代度 |
| 聚醚F127二丙烯酸酯 | EFL-F127DA-001 | ~15kDa | ≥90% |
組分 | 性狀 | 規(guī)格 |
| A:F127DA | 白色粉末狀 | 1 g/瓶 or 5 g/瓶 |
| B:光引發(fā)劑LAP | 白色粉末狀 | 0.05 g/瓶* (1 or 5) |
產(chǎn)品應(yīng)用
制備高強(qiáng)度水凝膠、藥物載體、生物3D打印、組織工程等。
儲(chǔ)存條件
干態(tài)套裝：室溫，3個(gè)月；4℃，12個(gè)月；-20℃，18個(gè)月。
核磁氫譜

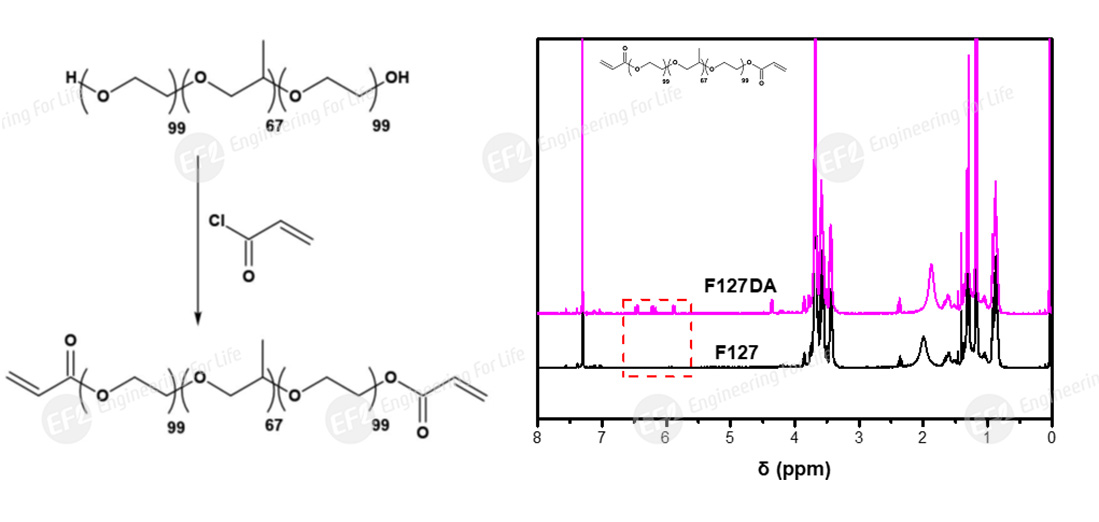

圖1. EFL-F127DA合成原理及核磁氫譜
流變學(xué)特性

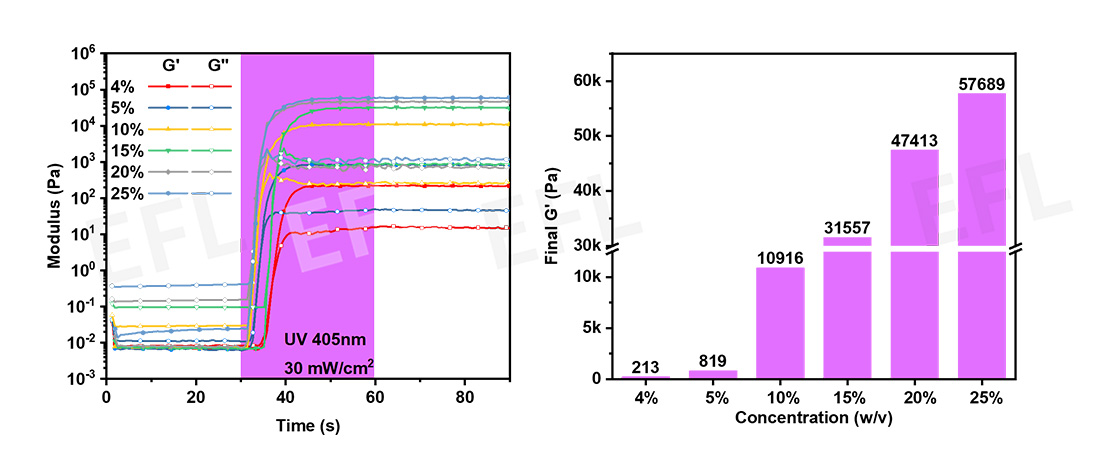

圖2. F127DA不同濃度流變學(xué)測試：(A)光固化過程；(B)光固化后儲(chǔ)能模量G’
流學(xué)變特性

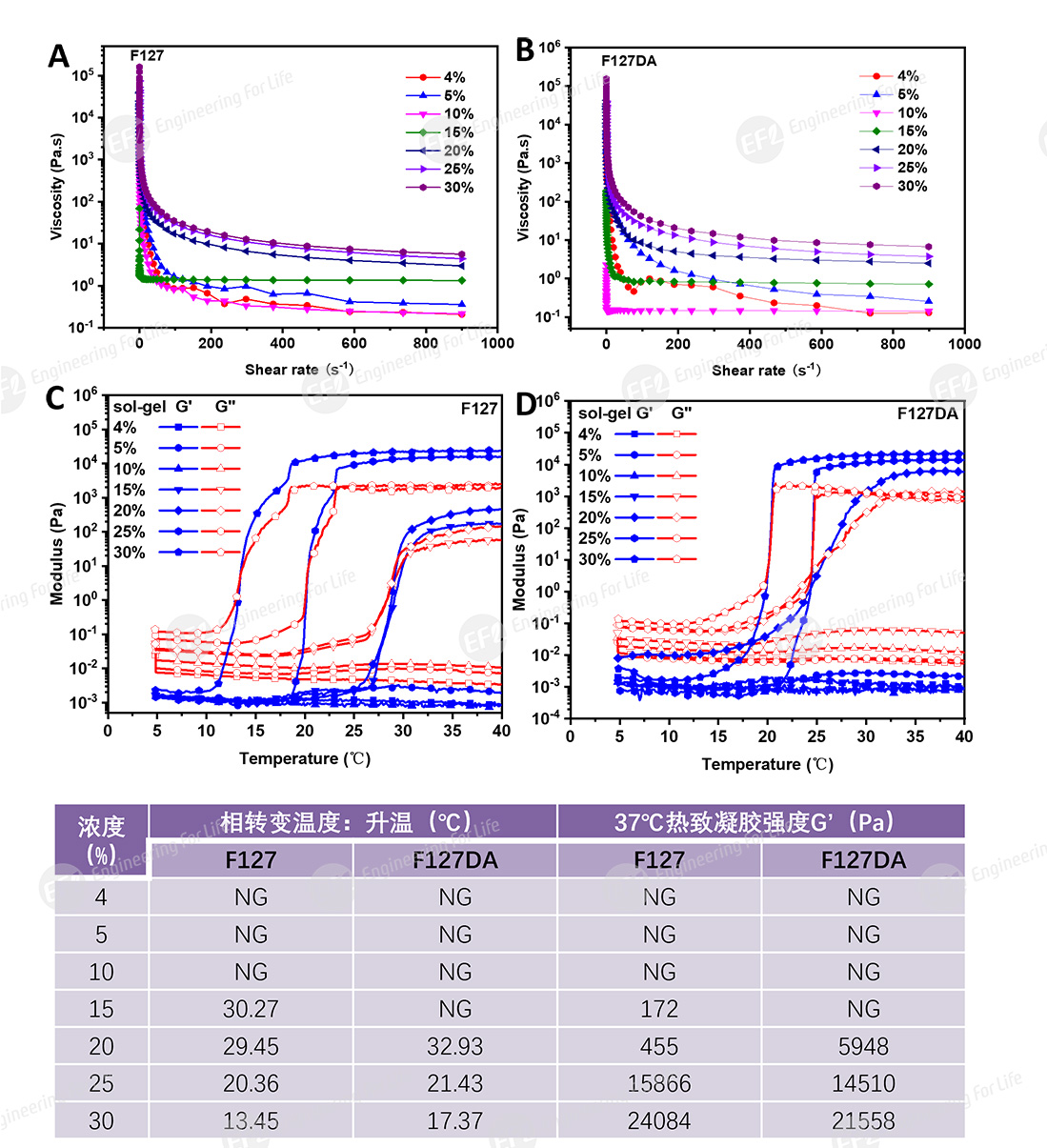

圖3. F127和F127DA不同濃度流變學(xué)測試：剪切稀化(A,B)；升溫?zé)嶂履z化過程(C,D) （表格中，NG=No gelation）
流變學(xué)特性

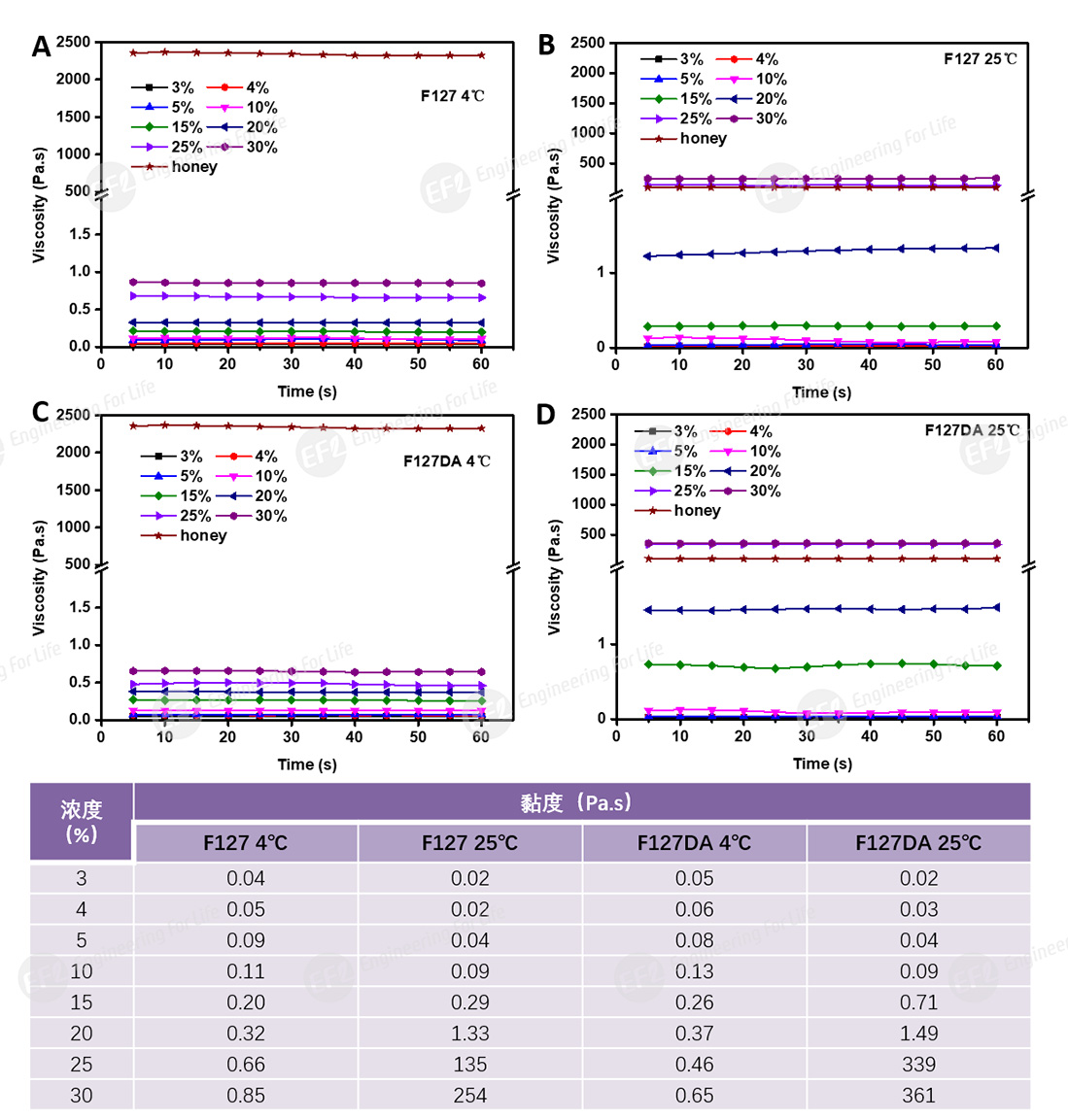

圖4. F127和F127DA不同濃度、溫度流變學(xué)測試： F127（A,B）和F127DA（C,D）黏度
流變學(xué)特性

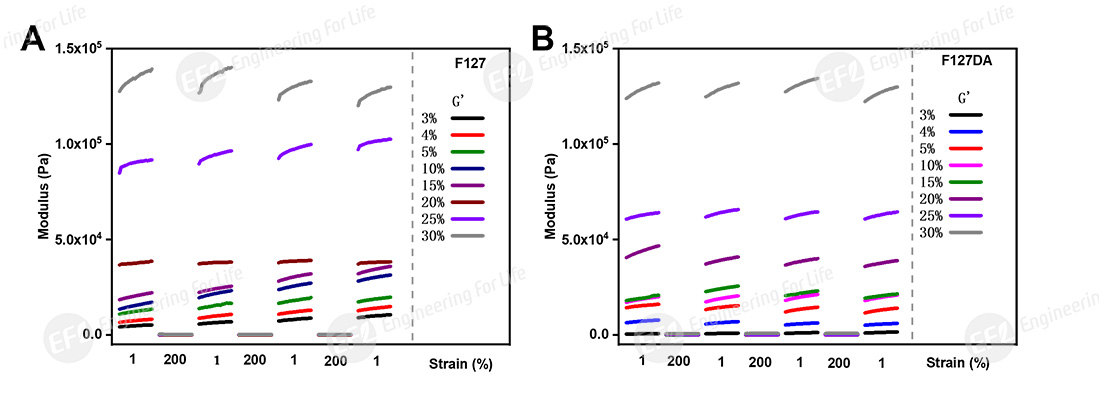

圖5. F127和F127DA不同濃度流變學(xué)測試：自愈合性能
壓縮/拉伸特性

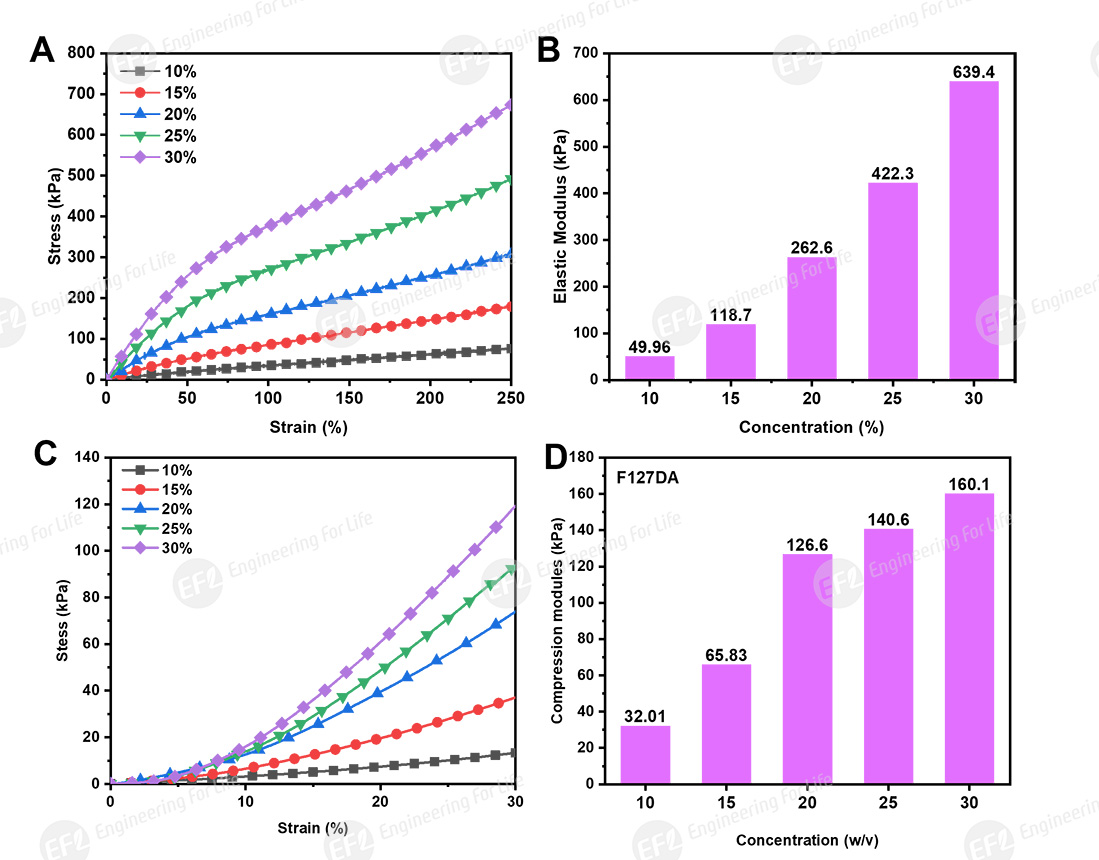

圖6. F127DA光固化水凝膠不同濃度拉伸(A,B)和壓縮(C,D)測試（拉伸樣品：截面1mm×2mm，長度12mm；壓縮樣品：直徑8.8mm，高度5mm；固化條件：EFL-LS-1601-405型光源照射30s）
載藥性能展示
F127DA分子可在水中自組裝形成具有疏水內(nèi)核和親水外殼的膠束結(jié)構(gòu)，該結(jié)構(gòu)可增強(qiáng)疏水物質(zhì)在水溶液中的分散性。EFLers以石墨烯（EFL-Conduc-Graphene）作為疏水藥物的模型，探究了F127DA增強(qiáng)石墨烯的分散性。試驗(yàn)表明，與純水做分散相試驗(yàn)組相比，石墨烯在F127DA溶液中的沉淀速率更慢，分散性更好。

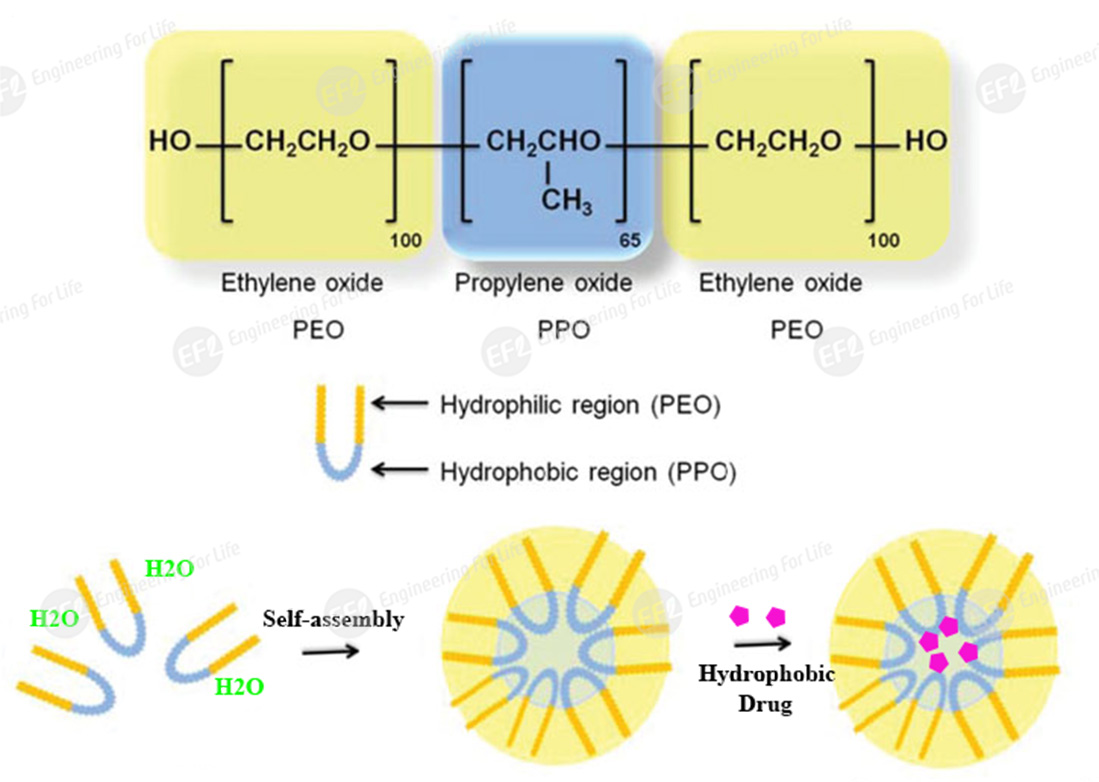

圖7. F127DA小分子膠束化及負(fù)載疏水性藥物的示意圖

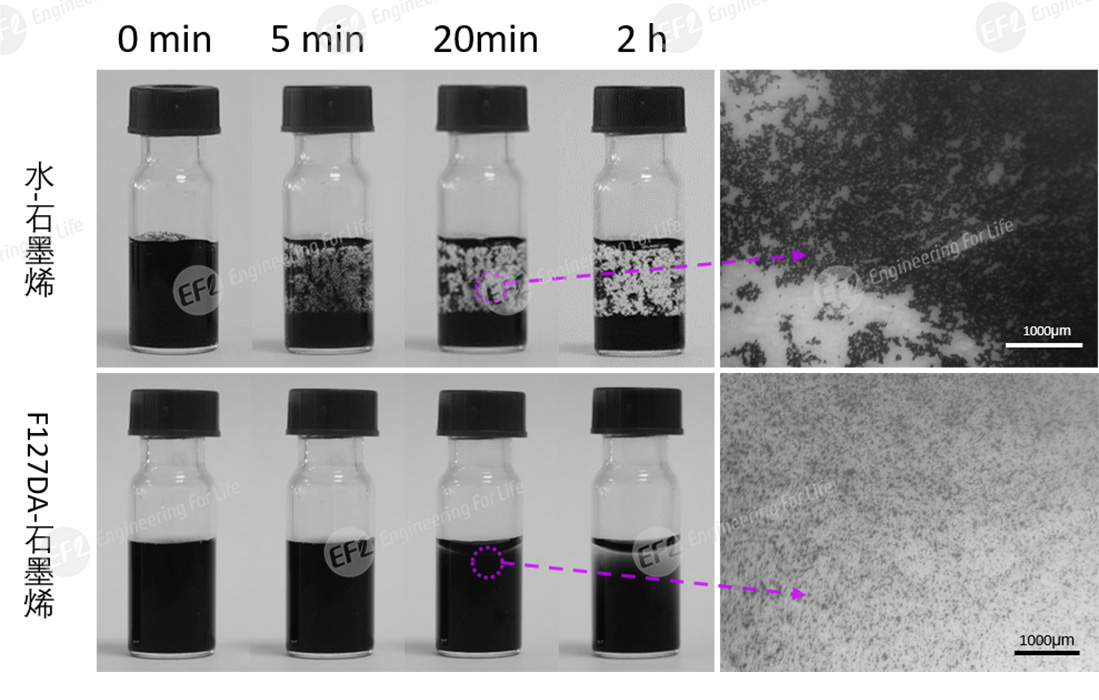

圖8. 石墨烯在F127DA水溶液中的分散性能展示（F127DA: 1% w/v; Graphene: 0.1% w/v）
高韌性能展示
EFL-F127DA系列水凝膠固化迅速且具有可調(diào)的機(jī)械性能。使用濃度為10%的F127DA，經(jīng)405nm光源照射30s后得到的水凝膠表現(xiàn)較強(qiáng)的高韌特性。

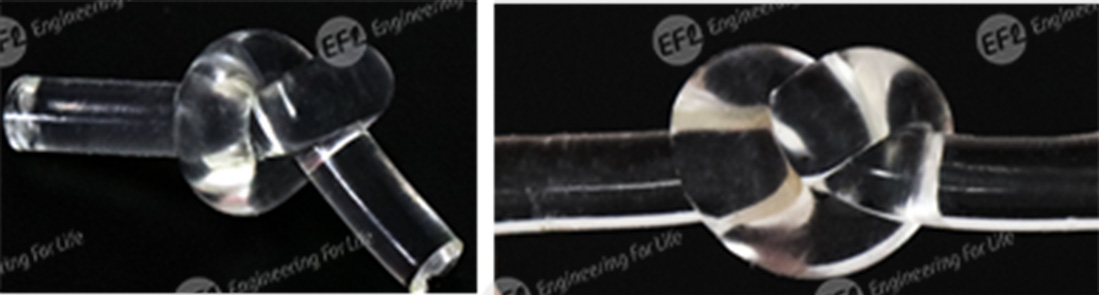

圖9. EFL-F127DA-001光固化水凝膠性能展示
首頁
試劑/耗材
電話咨詢
